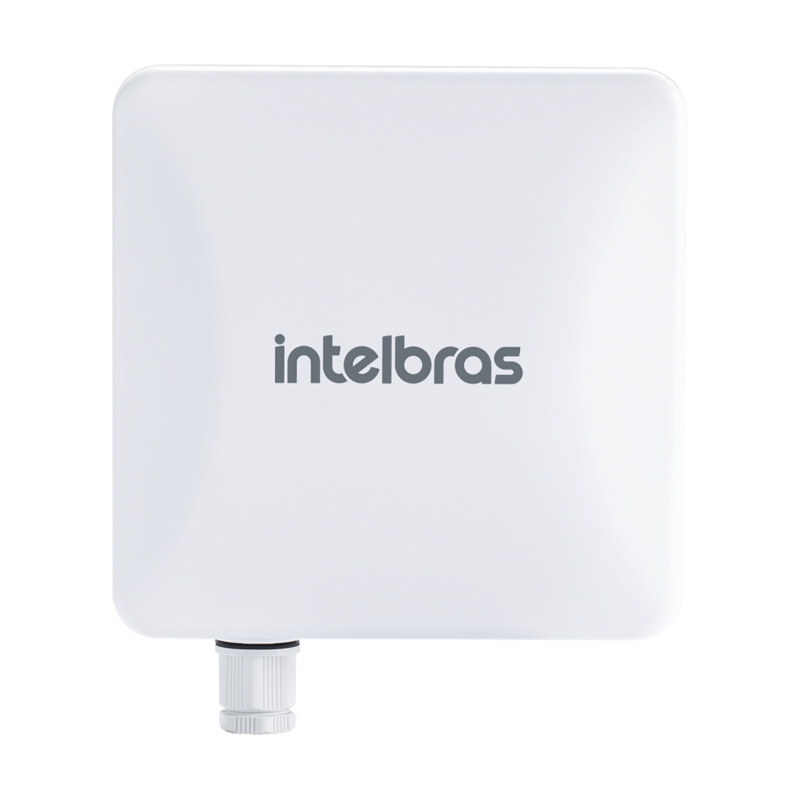

O APC 5A-20 é uma nova CPE com antena MiMo 2x2 de 20 dBi que oferece ótima performance
para o atendimento a clientes distantes até 10 km ou para enlaces ponto a ponto de até 15 km.
O equipamento é a solução ideal para aplicações PTMP (ponto-multiponto como cliente) ou PTP
(ponto a ponto) de longa distância na frequência 5 GHz, pois seu design com antena direcional
integrada garante proteção contra intempéries e, assim, um desempenho mais estável do que
equipamentos com antena externa.

O APC 5A-20 é capaz de interligar câmeras com centrais de monitoramento via transmissão sem
fio, garantindo qualidade de imagem perfeita devido à antena com sinal concentrado (16° V/H)
que evita as interferências do ambiente. A aplicação da tecnologia wireless em projetos CFTV IP
é ideal para locais onde passar cabeamento é difícil, demorado e custoso, e utilizar a transmissão
wireless com os equipamentos da Linha APC é seguro pois todos possuem housing robusto
completamente protegido contra intempéries.

A tecnologia base para construção de enlaces sem fio é o padrão IEEE 802.11a/n. Porém, este
equipamento oferece também a terceira versão do protocolo proprietário iPoll, um método de
comunicação TDMA (Time Division Multiple Access) que proporciona uma performance superior
em comparação ao protocolo wireless padronizado.

Além disso, o novo APC 5A-20 conta com:
» iPoll v3: nova versão do protocolo proprietário;
» Suporte ao IPv6: roteamento IPv6;
» Mais larguras de banda: 5, 10, 20 e 40 MHz;
» Mais potência: até 29 dBm ou 800 mW de potência de saída;
» Mais processamento: 80.000 pacotes por segundo;
» Mais proteção: isolação extra na porta Ethernet (LAN).

O APC 5A-20 foi projetado para instalação nos clientes dos provedores de internet, por isso possui
um design compacto e discreto, além de ser um produto leve (595 g) e prático para instalar.
Seu housing é feito de plástico policarbonato com proteção contra raios UV, que garante maior
durabilidade mesmo em exposição contínua ao sol.

Exemplos de aplicação
PTMP
APC 5A-20 pode ser utilizado como
CPE em clientes até 10 km.
PTP
APC 5A-20 pode ser utilizado para
enlaces ponto a ponto de até 15 km.

iPoll v3
A terceira versão do protocolo proprietário iPoll v3 elimina o tradicional problema de
colisão de dados, pois organiza cada assinante sequencialmente a fim de coordenar o
momento exato para enviar as informações, e, assim, obter o máximo de eficiência na
transmissãode dados. O controle da transmissão é gerenciado pela BaseStation, que
envia e recebe os dados de um assinante por vez. Da mesma forma, cada assinante inicia
seu envio de dados apenas quando solicitado pela BaseStation. Sendo assim, o protocolo
iPoll v3 traz benefícios para a rede do prestador de serviços, como a otimização da largura
de banda, menor latência (atraso de entrega) e melhor desempenho em
cenários com muitos clientes conectados.

Especificações técnicas
Wireless
Chipset Qualcomm Atheros 600 MHz
Padrões IEEE802.11 a/n
Tecnologia wireless Protocolo iPoll™, MiMo 2x2
Modo de operação Access point (auto WDS), iPoll™ Access Point (v2/v3),
Cliente (WDS), iPoll™ Cliente (v2/v3), Cliente (ARPNAT)
Faixa de frequência do rádio
5,15 - 5-85 GHz
Homologado na faixa de frequência 5,47 - 5,85 GHz
Potência de transmissão Até 29 dBm¹
Sensibilidade de recepção Variação entre -97 dBm e -75 dBm
Largura de banda 5, 10, 20, 40 MHz
Modulação 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
Correção de erro FEC, ARQ Seletivo, STBC
Esquema de duplexação TDD Dinâmico

Antena
Tipo Painel direcional integrado de dupla polarização
Ganho 20 dBi

Interface de Dados
Interface 10/100Base-T, RJ45
Proteção antissurto Sim

Desempenho
Taxa de transmissão nominal 300 Mbps
Throughput TCP efetivo 180 Mbps
Pacotes por segundo (PPS) 80.000

Rede
Modos de operação Bridge e roteadores IPv4 e IPv6
WAN IP Estático, Cliente DHCP, Cliente PPPoE
NAT Sim
Roteamento Estático Sim
DHCP Cliente, Servidor, Relay
VLAN Gerenciamento e dados

Software
Avançado wireless DFS3, canal automático, modulação automática
Segurança Wireless WPA/WPA2-PSK, WPA/WPA2, WACL, Isolação de
Clientes
QoS Wireless WMM
QoS por hardware
Firewall Redirecionamento de portas, DMZ, UPnP
Serviços Servidor DHCP, Cliente NTP, Alertas, Log Remoto,
Estatísticas Wireless e ethernet, controle de banda
Gerenciamento HTTP(S), SSH, Servidor SNMP v1, SNMP trap, arquivo de
análise de sistema, syslogs, telnet
Ferramentas Site survey, alinhamento de antena, ping, traceroute,
analisador de espectro

Características físicas
Housing Plástico policarbonato com proteção UV
Dimensões (L × A × P) 184,30 × 184,34 × 80 mm
Peso 595 g
Alimentação PoE passivo 12 - 24 Vdc
Fonte de alimentação Entrada: 100 - 240 Vac
Saída: 24 Vdc 0,5A
Consumo de potência 4,5 W

Ambiente de operação
Temperatura -40 °C a + 65 °C
Umidade 0 a 90 % (sem condensação)

Regulamentação
Anatel 442, 506 e 609
Índice de proteção IP65

1 É de responsabilidade dos instaladores seguir os regulamentos do país, incluindo operação
dentro dos canais de frequência legais, observados os valores de potência E.I.R.P. conforme
seção IX e X do regulamento sobre equipamento de radiocomunicação de radiação restrita.

Obs.: devido ao tamanho da abraçadeira, o diâmetro máximo do tubo ou haste de fixação é de 60 mm.
O diâmetro mínimo é de 30 mm.
