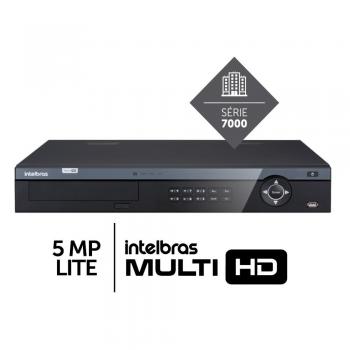

Gravador digital de vídeo MHDX 7116

Os novos gravadores digitais Intelbras Multi HD® são
compatíveis com os protocolos HDCVI, AHD, HDTVI, IP e
analógico. Desenvolvidos com a qualidade da marca líder no
segmento de segurança eletrônica da América Latina, os
gravadores digitais de vídeo são a solução que faltava para
tornar seu projeto de CFTV ainda mais completo.

Compatível com 5 tecnologias: HDCVI + AHD + HDTVI + Analógica + IP
Visualização em 5 MP e 4K para câmeras IP
Gravação de todos os canais na resolução 5 MP Lite e 4K Ultra HD para as câmeras IP
Compatível com redes Wi-Fi através de adaptador USB
Compatível com o Multi-Box®
Compatibilidade com protocolo de comunicação Onvif
Com alta capacidade de armazenamento, suporta 4 discos rígidos
Edição de áudio e vídeo
Modo NVR – Transforma todos os canais BNC em IP
Função BNC + IP – Adiciona câmeras IP ao DVR

Especificações técnicas
Sistema
Processador principal Integrado de alta performance
Sistema operacional Linux® embarcado

Vídeo
Entradas 16 canais BNC + 8 canais IP ou 24 canais IP no modo NVR¹
Intelbras Multi HD®
Compatibilidade²
Analógica NTSC / PAL
HDCVI 5MP / 4MP / 1080p / 720p
HDTVI 5MP / 4MP / 1080p / 720p
AHD 5MP / 4MP / 1080p / 720p
IP 4K Ultra HD (8MP) / 6MP / 5 MP / 3MP / 1080p / 720p

Áudio
Áudio no protocolo HDCVI
Todos os canais BNC configurados no protocolo HDCVI são compatíveis com câmeras que
possuem microfones embutidos ou entradas de áudio. Consulte o manual para mais
informações.
Entrada de áudio 4 canais com conector do tipo BNC (10K ?)
Entrada de áudio bidirecional 1 canal com conector do tipo BNC (10K ?)
Saída de áudio 1 canal com conector do tipo BNC (5K ?)
Saída de áudio bidirecional 1 canal com conector do tipo BNC (5K ?)

Display
Saída de vídeo (monitores) 2 HDMI, 1 VGA e 1 saída analógica BNC
Resoluções de saída (em pixels) – HDMI1 4K Ultra HD 3840×2160, 2560×1440, 1920×1080, 1280×1024, 1280×720
Resoluções de saída (em pixels) – HDMI2/VGA/BNC 1920×1080, 1280×1024, 1280×720 (HDMI / VGA), 800×600 (BNC)
Divisão do mosaico da tela 1/4/8/9/16/25
Máscara de privacidade 4 zonas configuráveis por canal
Informações em tela
Nome do canal, Hora, Perda de vídeo, Bloqueio de câmera, Detecção de movimento, Gravação

Gravação
Compressão de vídeo/áudio H.265+, H.265, H.264H, H.264, H.264B / G.711u, G.711a, PCM, AAC
Resoluções de
gravação2
Stream principal
HDCVI, AHD,
HDTVI
16 canais em 5 MP Lite (10 FPS) / 4 MP Lite / 1080p (15 FPS) / 1080p Lite / 720p (30 FPS)
ou
canais 1, 5, 9 e 13 em 5 MP Lite (20 FPS) / 4 MP Lite / 1080p (30 FPS) e o restante dos canais
em 5 MP Lite / 4 MP Lite / 1080p (7 FPS)
IP 4K Ultra HD (8 MP) / 6 MP / 5 MP / 4 MP / 3 MP (7 FPS) / 1080p / 720p / D1 (30 FPS)
Analógico 960H / D1 / CIF (30 FPS)
Stream extra D1 / CIF (15 FPS)
Bit rate
6 Mbps nos canais 1, 5, 9 e 13 e 4 Mbps no restante dos canais (HDCVI, AHD, HDTVI);
4 Mbps para canal IP;
3 Mbps para canal analógico

Modo de gravação
Manual, contínua, contínua com condição de sobrescrever, agendada, detecção de
movimento, mascaramento de câmera, perda de vídeo, alarme e inteligência de vídeo
Intervalos de gravação 1 ~ 60 min (padrão: 30 min), pré-gravação: 1 ~ 4 seg, pós-alarme: 1 ~ 300 seg.

Alarme
Entradas 16 entradas de alarme configuráveis NA/NF
Saídas 6 saídas de relé NA, com capacidade máx. 30 Vdc, 2 A – 125 Vac,1 A. (incluindo uma
controlável 12 Vdc)
Multi-box® Compatível com até 4 dispositivos

Detecção de vídeo
Eventos Gravação, PTZ, Tour, Notificações push, E-mail, Foto, Buzzer e Pop-up em tela
Detecção de vídeo Detecção de movimento, Zonas: 330 (22×15), perda de vídeo e mascaramento
Inteligência de vídeo³ Detecção de face, Linha virtual, Cerca virtual, Detecção de objeto abandonado/retirado,
Detecção Inteligente

Reprodução e backup
Reprodução síncrona 1/4/8/16
Modo de busca Hora/data com precisão de segundos e busca inteligente por detecção de movimento.
Funções de reprodução
Reproduzir, Pausar, Parar, Retrocesso, Reprodução rápida, Reprodução lenta, Próximo
arquivo, Arquivo anterior, Próxima câmera, Câmera anterior, Tela cheia, Seleção de backup,
Zoom digital.
Modo de backup
Dispositivo USB (com formatação FAT 32), download por rede, disco rígido, CD/DVD-RW (porta SATA)

Rede
Gigabit Ethernet RJ45 (10/100/1000Mbps)
Throughput 96 Mbps
Funções e protocolos
HTTP, HTTPS, IPv4/IPv6, TCP/IP, UPnP, RTSP, SMTP, NTP, DHCP, DNS, DDNS, FTP, Filtro IP,
SNMP, Intelbras DDNS, Intelbras Cloud, Controle de banda, PPPoE, 802.1x, Multicast, Wi-Fi,
Onvif, RTMP
Conexões simultâneas4 128 conexões
Aplicativo para smartphones (Intelbras iSIC) iOS (iPhone®, iPad®) e dispositivos Android®

Armazenamento
Disco rígido interno
4 portas padrão SATA
Consulte o documento Lista de Capacidade e Compatibilidade de HDs em
www.intelbras.com.br para mais informações

Interfaces auxiliares
USB 1 porta USB 2.0, 2 portas USB 3.0
RS485 1 porta para controle PTZ e/ou conexão do acessório Multi-box5
RS232 1 porta para controle de mesa operadora

Geral
Fonte de alimentação (interna) Entrada: AC 100~240 V, 50/60Hz
Saída: DC 12 V / 5,7 A
Potência <35 W (sem disco rígido)
Ambiente de funcionamento 0 °C~+55 °C / 10%~90%RH
Dimensões (L × A × P) 1,5U, 440 × 76 × 416 mm
Peso 5 kg (sem HD)
Adaptador USB wireless (Wi-Fi) IWA 3000, IWA 3001 e Action A1200

Proteção contra surtos de tensão
Entradas de vídeo BNC Até 30 kV injetado
Saída de vídeo VGA Até 20 kV injetado
Saída de vídeo HDMI Até 15 kV injetado
Interface de rede Ethernet Até 30 kV injetado
Fonte de alimentação Até 25 kV injetado
Saída de vídeo analógica BNC (CVBS) Até 30 kV injetado

1 O modo NVR permite que todos os canais analógicos se tornem IP.
2 Para informações mais detalhadas sobre cenários de instalação, consulte o manual do produto.
3 Para maiores detalhes sobre as Inteligências de vídeo, consulte o manual do produto.
4 A quantidade de conexões simultâneas pode ser afetada pelo throughput do produto. Para mais informações, consulte o manual do produto.
5 O acessório Multi-box® é vendido separadamente.
Android é uma marca registrada da Google, Inc. iPhone e iPad são marcas registradas da Apple Inc. Linux é uma marca registrada de Linus Torvalds
