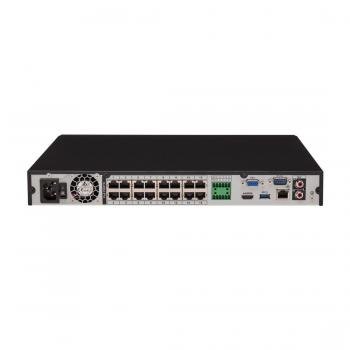

Gravador digital de vídeo em rede NVD 3116 P

Desenvolvido para projetos de grande porte, o NVD
3116P permite a gravação e o gerenciamento de até
16 câmeras IP, com a facilidade de 16 porta PoE para
simplificar a instalação dos seus projetos. Compatível
com dispositivos Onvif perfil S, o NVR faz o
gerenciamento de dados local ou remoto (via
internet) e oferece suporte para até 2 HDs. Além
disso, permite a construção de projetos CFTV
totalmente IP, sem a necessidade de agregar um
servidor à rede, evitando custos excessivos.
Grava até 16 câmeras IP em Full HD a 30 FPS
1 interface de rede Gigabit Ethernet
16 portas PoE
Reconhecimento automático das câmeras IPs com protocolo
Intelbras-1
Suporta câmeras IP com resolução até 4K
Compatível com tecnologia H.265+ e H.265
Analíticos de vídeo compatíveis: Reconhecimento facial,
detecção de face, mapa de calor, contagem de pessoas, leitura
de placas, linha virtual, cerca virtual, detecção de objeto
abandonado/retirado e detecção inteligente de pessoas e veículos
Suporta até 2 HDs

Especificações técnicas
Sistema
Processador principal Integrado de alta performance
Sistema operacional Linux® embarcado

Entrada de vídeo
Suporte para câmeras IP 16
Protocolos suportados INTELBRAS-1 e Onvif Perfil S
Suporte a fluxos de vídeo simultâneos (streams) de uma mesma câmera 3
Suporte a câmeras de outras marcas Onvif Perfil S

Áudio
Entrada de áudio 1 canal com conector do tipo RCA (15K ?)
Saída de áudio 1 canal com conector do tipo RCA (15K ?)
Suporte a câmeras IP com áudio 16
Compressão de áudio suportado G.711, AAC e PCM

Visualização
Saídas de vídeo 1 HDMI e 1VGA
Resoluções suportadas no monitor HDMI 1 3.840 × 2.160, 1920 × 1080, 1280 × 1024, 1280 × 720
Resoluções suportadas no monitor HDMI 2 Não possui
Resoluções suportadas no monitor VGA 1 1920 × 1080, 1280 × 1024, 1280 × 720
Resoluções suportadas no monitor VGA 2 Não possui
Comprimento máximo indicado para cabo HDMI/VG 5 metros / 10 metros
Quantidade de canais exibidos na tela 1, 4, 8, 9 e 16 canais
Resoluções suportadas na visualização 8MP(4K), 6MP, 5MP, 4MP, 3MP, 2MP(Full HD/1080p), 1MP(HD/720p), D1, CIF¹
Canais em visualização simultânea em Stream Principal²
8 MP (4K) - 1 canal
6 MP - 1 canal
5 MP - 1 canal
4 MP - 2 canais
3 MP - 3 canais
2 MP (Full HD/1080p) - 4 canais
1,3 MP - 4 canais
720P - 10 canais
Máscara de privacidade Até 4 por canal
Zoom digital Sim
Controle de contas de usuário permissões de acesso ao sistema Sim
Suporte à planificação (câmera Fsheye) Não possui
Quantidade de planificações simultâneas Não possui

Gravação
Compressão de vídeo/áudio H.265/H.264/H.264H/H.264B/MJPEG
Resoluções de gravação suportadas 8MP(4K), 6MP, 5MP, 4MP, 3MP, 2MP(Full HD/1080p), 1MP(HD/720p), D1, CIF
Taxa de frames suportada para gravação por resolução 8MP (4K), 6MP, 5MP, 4MP, 3MP, 2MP (Full HD/1080p), 1MP (HD/720p), D1, CIF
todos em até 30 FPS
Taxa de bit rate suportada para gravação 180 Mbps. A soma do bit rate configurada nas câmeras não deve ultrapassar este
valor (recomendamos utilizar até160 Mbps para o stream principal e mais 20Mbps
para o stream extra).
Eventos/configurações para gravação
Detecção de movimento, mascaramento, perda de vídeo. Todos configuráveis por agenda.
Configuração de duração / pré-gravação / pós-gravação 1~120 minutos (padrão: 60 minutos) /1~30 segundos/10~300 segundos
Prioridade para configuração da gravação Manual>Detecção de vídeo e Alarme>Agenda
Eventos que podem ser configurados por detecção de movimento Gravação de vídeo, tour, e-mail, FTP, buzzer e pop-up mensagem de gravação

Inteligências de vídeo
Suporte à relatórios e gravações de inteligências de vídeo³
Linha virtual, cerca virtual, abandono/retirada de objetos, mudança de cena,
detecção de áudio, detecção de face, reconhecimento facial, mapa de calor, leitura
de placa, contagem de pessoas, detecção avançada de pessoas e veículos.

Inteligências de vídeo embarcadas
Inteligência de vídeo embarcada no gravador Não possui
Smart track Não possui
PTZ
Controle PTZ através de rede TCP/IP para speed domes IP que utilizam protocolo
Intelbras-1

Reprodução e backup de gravações
Reprodução simultânea Até 4 canais
Resoluções suportadas na reprodução Até 4 canais em 2 MP (1080P) ou 1 canal em 8MP (4K)
Modos de busca Data e hora com precisão de segundo e detecção de eventos (movimento e eventos)

Funções no playback
Reproduzir, para, retroceder, reprodução rápida, reprodução lenta, arquivo seguinte,
arquivo anterior, próxima câmera, câmera anterior, tela cheia, reprodução aleatória,
seleção de backup, zoom digital
Modos de backup Dispositivo USB (com sistema de arquivos em FAT32), FTP e através de interface web
Busca automática de gravações em cartão SD após queda de conexão Não possui

Rede
Porta Ethernet 1 porta RJ45 (10/100/1000Mbps)
Funções das portas Ethernet Simples
Portas PoE 16 portas PoE 802.3at
Potência portas PoE Potência máxima total 130W, potência máxima por porta 25,5W4
Distância máxima indicada com cabo CAT5 (PoE)5 100 metros

Funções de rede
HTTP/HTTPS, TCP/IP, IPv4/IPv6, RTSP, UDP, UPnP (somente discovery), NTP, DNS,
DDNS, Filtro IP, FTP, SFTP, E-mail (SMTP), SNMP, Multicast, 802.1x, RTMP e Intelbras Cloud
Throughput de rede 300 Mbps
Entrada de banda 180 Mbps
Saída de banda 120 Mbps
Conexões remotas 128 usuários simultaneamente (O limite de banda de saída deve ser considerado)
Cliente DDNS DynDNS®, No-IP® e Intelbras DDNS®
Acesso por smartphones iOS (iPhone®, iPad®) e dispositivos Android®

Armazenamento
Disco rígido com capacidade máxima de 12TB6 2 HDs SATA 3 (consulte o documento Lista de Compatibilidade de HDs em
www.intelbras.com.br para mais informações)
Opções de armazenamento Gravação simples por eventos ou regular
Gerenciamento de espaço em disco Tecnologia de hibernação do HD, alarme de falha e alarme de espaço insuficiente
Modos de HD Leitura/gravação, somente leitura e redundante

Conexões auxiliares
Porta USB
USB 2 portas (1 no painel traseiro USB 3.0, 1 no painel frontal USB 2.0). Pode-se
utilizar simultaneamente.
Porta Serial 1 porta RS232 para comunicação com PC
Entrada de áudio bidirecional 1 canal, RCA
Saída de áudio bidirecional 1 canal, RCA
Entradas de alarme 4
Saída de alarme 2
e-Sata Utilização de HD com a interface e-Sata para realizar backup de gravações
Suporte ao Multibox Intelbras Não possui
Suporte a mesas operadoras Intelbras (VTN 2000) Sim

Geral
Alimentação do dispositivo Fonte interna, 100~240 Vac. 50/60Hz
Consumo 14W (sem HD)
Proteção contra surto de tensão Sim
Condições de ambiente 0ºC~+55ºC, 0~10% a 90% de umidade
Acondicionamento Instalação em mesa ou rack
Tamanho (L x A x P) 1U – 375 x 281,5 x 56 mm
Peso 2,7 kg (sem HD)
Ventilação interna Possui

Certificados FCC e CE

1- A Intelbras garante o funcionamento das câmeras que utilizam protocolo Intelbras-1. Consulte o manual para obter informações sobre protocolos de
terceiros.
2- Considerando uma taxa de frames de 30 FPS.A visualização será em stream principal no máximo de canais suportados, enquanto o restante dos
canais será exibido em stream extra.
3- Função disponível se utilizado o protocolo Intelbras-1 para comunicação com o dispositivo remoto. O processamento das inteligências de vídeo é
realizado exclusivamente pelas câmeras, o gravador possui capacidade para receber os relatórios gerados e realiza as ações programadas em Menu
principal > Ajustes > Eventos > Inteligências de vídeo
4-A soma das potências em todosasportasnãodeveultrapassar130W, porém, em uma porta PoE individualmente não se deve ultrapassar 25,5W.
5-Considerandoa utilização de cabos 5CAT5e, com vias de cobre puro 24AWG, e ponto certificado pelo fabricante do cabo.
6 -ara cálculo de capacidade de armazenamento, utilize a ferramenta Cálculo de HD disponível no site www.intelbras.com.br

Obs1: Para o máximo aproveitamento do seu dispositivo a Intelbras garante o funcionamento do áudio em câmeras com protocolo INTELBRAS-1 que
utilizam o protocolo de áudio G711 e AAC.

Obs2: o NVR pode ser configurado para somente inserir o nome do canal nas imagens gravadas. Informações como data e hora, são enviadas pela
câmera no stream de vídeo, para o NVR.

Obs.3: ao utilizar o equipamento com os modelos de câmeras Intelbras VIPCB1M, VIPBX1M, VIPDM1MIRVF, VIPDM2MIRVF e VIPBX2M consulteo
manual para informações referente a compatibilidade de funções entre os dispositivos.
