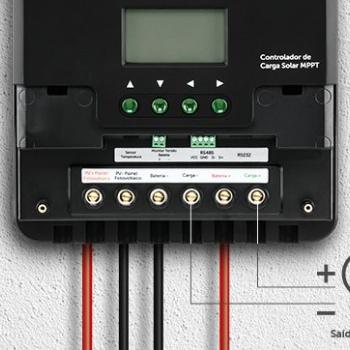

Controlador de Carga MPPT ECM 6048

O controlador de carga é instalado entre o módulo
fotovoltaico e a bateria, é o dispositivo utilizado para
gerenciar e controlar o processo de carga e descarga
do banco de baterias. Protegendo, otimizando e
prologando a vida útil da bateria.

Com a avançada tecnologia de rastreamento do ponto de maior
potência do módulo fotovoltaico, os controladores
MPPT asseguram o máximo aproveitamento da
energia gerada para o sistema Off Grid.

Tecnologia: MPPT
Fácil instalação
Display amigável e com operações intuitivas
Saída de carga configurável: 5 modos de controle disponíveis
Identificação automática de tensão do sistema (12 V ou 24V)

Especificações técnicas
Modelo ECM 6048
Certificado INMETRO 001002/2020
Máxima corrente de carregamento de bateria 60 A
Máxima corrente na saída de carga 20 A
Saída de carga Não estabilizada, segue a tensão de carga / descarga da bateria
Potência nominal da saída de carga 240 W (sistema 12 V); 480 W (sistema 24 V); 720 W (sistema 36 V); 960 W (sistema 48 V);
Máxima tensão de entrada do painel
fotovoltaico < 120 V
Faixa de tensão fotovoltaica (VMP)
17 V à 120 V (sistema 12 V); 36 V à 120 V (sistema 24 V);
55 V à 120 V (sistema 36 V); 70 V à 120 V (sistema 48 V);
Máxima potência fotovoltaica 800 W (sistema 12 V); 1600 W (Sistema 24 V); 2400 W (sistema 36 V); 3200 W (sistema 48 V);
Tensão do Sistema (Bateria) Reconhecimento automático 12 V/24 V/36 V/48 V
Tipo de bateria (estacionária):
Bateria Chumbo ácido Flooded (inundada),
Bateria Chumbo ácido selada (padrão de fábrica)
Bateria de chumbo ácido gel
Bateria de lítio
Proteção contra sobretensão:
FLD SLD Gel Li
16 V (sistema 12 V) 16 V (sistema 12 V) 16 V (sistema 12 V) -
32 V (sistema 24 V) 32 V (sistema 24 V) 32 V (sistema 24 V) -
48 V (sistema 36 V) 48 V (sistema 36 V) 48 V (sistema 36 V) -
64 V (sistema 48 V) 64 V (sistema 48 V) 64 V (sistema 48 V ) -
Tensão de carregamento de equalização:
14,6 V (sistema 12 V) - 14,8 V (sistema 12 V) -
29,2 V (sistema 24 V) - 29,6 V (sistema 24 V) -
43,8 V (sistema 36 V) - 44,4 V (sistema 36 V) -
58,4 V (sistema 48 V) - 59,2 V (sistema 48 V) -
Tensão de carregamento rápido (Boost):
14,4 V (sistema 12 V) 14,2 V (sistema 12 V) 14,6 V (sistema 12 V) 14,4 V (sistema 12 V)
28,8 V (sistema 24 V) 28,4 V (sistema 24 V) 29,2 V (sistema 24 V) 28,8 V (sistema 24 V)
43,2 V (sistema 36 V) 42,6 V (sistema 36 V) 43,8 V (sistema 36 V) 43,2 V (sistema 36 V)
57,6 V (sistema 48 V) 56,8 V (sistema 48 V) 58,4 V (sistema 48 V) 57,6 V (sistema 48 V)
Tensão de carregamento de flutuação (Float):
13,8 V (sistema 12 V) 13,2 V (sistema 12 V) 13,8 V (sistema 12 V) -
27,6 V (sistema 24 V) 27,6 V (sistema 24 V) 27,6 V (sistema 24 V) -
41,4 V (sistema 36 V) 41,4 V (sistema 36 V) 41,4 V (sistema 36 V) -
55,2 V (sistema 48 V) 55,2 V (sistema 48 V) 55,2 V (sistema 48 V) -
Tensão de retorno de carregamento (Boost): 13,2 V (sistema 12 V); 26,4 V (sistema 24 V); 39,6 V (Sistema 36 V); 52,8 V (Sistema 48 V) para as
baterias FLD, SLD e Gel
Tensão de recuperação da saída de carga 12,6 V (sistema 12 V); 25,2 V (sistema 24 V); 37,8 V (Sistema 36 V); 50,4 V (Sistema 48 V) para as
baterias FLD, SLD, Gel e LI
Tensão de corte de sobredescarga
11,1 V (sistema 12 V); 22,2 V (sistema 24 V); 33,3 V (Sistema 36 V); 44,4 V (Sistema 48 V) para as
baterias FLD, SLD, Gel e LI
Coeficiente de compensação de temperatura -3,0 mV/°C/2 V
Autoconsumo < 25 mA/12V; < 10 mA / 24V; < 7 mA / 36V; < 5 mA / 48V
Temperatura de operação -10 °C á 55 °C
Peso líquido 3,6 kg
Dimensões (L x A x P) 205 x 285 x 93 mm
